Сумка превращаемая в другие предметы обихода - «ЛЁЖ».

В ближайшие несколько лет, пространство земного шара, то, которое занято отдыхающими, кардинально поменяется.
На пляжах полянах и лесочках, появятся яркие весёлые пятна от Лёжиков украшенных яркими зонтами и флагами.
Лёжик - это новое изобретение Краснодарского  изобретателя Легкодымова.
Его династия из поколения в поколение ковали казацкое оружие, но времена поменялись. Теперь потомки казацких оружейников решили захватить Мир при помощи добрых полезных и красивых предметов обихода. И это получается.
Лёж – полная свобода отдыхающих.
Лёж - это реализация принципа «один предмет – много-много-много необходимых функций.
Лёж - Наплечная сумка, для переноски сопутствующей утвари, пляжных, фестивальных, спортивных, рыбацких и т.п., габаритных предметов, например ласты, маски, мячи зонты, продукты питания, удочки, спортивный инвентарь, полотенца, покрывала, инструменты, холсты, мольберты, кисти художников.
Лёж - Переносное кресло-кровать, шезлонг, для удобного проведения времени в комфортных условиях легкого кресла с подлокотниками.
Лёж - Стойка-основание для пляжного зонта или флага, удерживающая зонт в раскрытом положении над головой в условиях отдыха.
Лёж - Наплечная стойка для раскрытого зонта, при переходах в условиях непогоды. Он же стойка для флагов и вымпелов, или портретов героев.
Лёж - Стойка или, даже полка, для хранения зонтов и мелкой утвари, например в прихожей.
Лёж – это поверхность для переносных и/или выставляемых временно информационных рекламных стоек (штендеров), в том числе и стойкой для подобных рекламных поверхностей.
Мир укрывается Китайскими зонтиками. Мир ляжет на Кубанские Лёжики.
Лёж - это достойный вклад Кубани в мировую культуру.

Сайт автора:  http://сумкалеж.рф/

******************************************************************************************************








































Сумка превращаемая в другие предметы обихода - «ЛЁЖ».

«Лёж» - Пляжная сумка; сумка для переноски открытого зонта; пляжная стойка для зонта и флага; стойка для хранения зонтов, флагов и тростей; складное пляжное кресло лежак, укладываемое в штабеля; рекламная стойка штендер, упоминаемая  далее как:  «Полезная модель»

Область техники. Сумка пляжная превращаемая: в чашеобразное пляжное кресло, в стул укладываемый штабелями в штендер, стойку для зонта или флага.  «Полезная модель» одновременно является и сумкой и креслом и выносной и или переносной площадью для рекламы, и одновременно является стойкой основанием для зонта или флага. «Полезная модель», является полноценным функциональным предметом зависящим от предпочтений пользователя.
«Полезная модель» относится сразу к нескольким необходимым пляжным атрибутам:
«Полезная модель» функционально неразделимо относится, к  пляжным сумкам носимым на плече  и превращаемым в другие предметы обихода, служащим, как для переноса сопутствующих предметов, так же относится к креслам с чашеобразным сидением и спинкой, в том числе с подлокотниками, т.е.  к предметам для сидения отдыха и сна, пляжным креслам, лёгким складным креслам способным укладыванию в штабеля, помимо всего относится к стойкам основаниям для крепления пляжного зонта, в том числе, наплечной стойкой для зонта или флага, высвобождая руки во время похода в непогоду,  а так же стойкой для хранения зонтов, например в прихожей, относится к привлекательным штендером, или стойкой выставляемым, и/или переносимым предметом содержащим площадь для размещения информации, или рекламы, и в общем, относится бытовым предметам  способным облегчить жизнь человека вне дома.
«Полезная модель» наибольшим образом подходит как:
-Наплечная сумка, для переноски сопутствующей утвари,  пляжных, фесивальных, спортивных, рыбацких и т.п.,  габаритных предметов, например, ласты, маски, мячи зонты, продукты питания, удочки, спортивный инвентарь, полотенца, покрывала…инструменты, холсты, мольберты, кисти художников…
-Пляжное переносное кресло кровать шезлонг, для удобного проведения времени в комфортных условиях лёгкого кресла с подлокотниками.
-Стойка основание для пляжного зонта, или флага, удерживающего зонт в раскрытом положении над головой в условиях отдыха
-Наплечной стойкой для раскрытого зонта, при переходах в условиях непогоды.
-Стойкой или полкой, для хранения зонтов и мелкой утвари, например в прихожей.
-Поверхность для переносных и или выставляемых временно, информационных рекламных стоек (штендеров), в том числе и стойкой для подобных поверхностей.
Из уровня техники известна инерционная концепция создания и улучшения множества полезных предметов носимых на теле человек, забывая, что функциональность предмета заканчивается сразу после выполнения функции. При создании, сопутствующих жизнедеятельности предметов, тратится множество усилий и материалов, а затем, всё эти материалы ещё носить на теле, ради «одноразовой» функции. Задача «полезной модели» - увеличение количества функций одного предмета при «постоянной пользе». «Полезная модель» это реализация принципа «один предмет – много необходимых функций»

Из уровня техники известен только один прямой аналог «полеезной модели» – это большой сундук, на котором можно спать, переносить, хранить вещи,  располагать рекламную информацию и крепить зонт. По понятным причинам, рассматривать этот аналог нет серьёзных оснований, так как сундуки тяжелы и громоздки.

Из уровня техники известно множество аналогов «Полезной модели». Наиболее близким аналогом по названию, а не по принципу новизны, к «Полезной модели» подходит «Складное кресло-сумка», например, авторское свидетельство Номер патента: 1240409 Опубликовано: 30.06.1986 Автор: Жабокрицкий. http://patents.su/4-1240409-skladnoe-kreslo-sumka.html
Кресло по данному свидетельству содержит каркас тканевую мембрану образующие сидение и спинку кресла. В сложенном состоянии  кресло принимает вид сумки наполненной деталями каркаса, и не служит сумкой в привычном для сумки понимании, т.е. не пригодно для переноса сопутствующих предметов. Следовательно, такие аналоги не могут считаться наиболее близкими к «Полезной модели», так как не соответствуют заявленному назначению и являются, лишь трансформируемыми для удобства при переносе креслами, но функции сумок для пользы не имеют. Помимо несоответствия названию, подобные аналоги не технологичны в производстве – наличие большого количества деталей, излишние погонные метры несущего каркаса.  Кресло-Сумка по а/с № 1240409, в сложенном для переноса состоянии,  имеет травм опасные твёрдые выступы каркаса и полную не функциональность для любой пользы.

Известно, что  в феврале 2012 года, творческий директор дома Chanel, Карл Логерфельд (Karl Lagerfeld) представил на неделе моды в Париже при показе весенне-летнего сезона 2013года «хуло хуб сайз»  «пляжная сумка» Публикации известны и в среде интернета  с 2012 года. См. Иллюстрация 1  http://www.megalyrics.ru/posts/fashion/2012-10-16-karl-laghierfield-raskr) Данная сумка имеет признаки «Полезной модели», такие как круглый каркас, обшитый  двойной мембраной ткани. Данная сумка служит только для переноски предметов, и по заявлению производителя, ещё и подставкой, для развешивания вещей во время купания. Данный аналог может служить и стойкой для хранения зонтов, но не может быть креслом по определению и сути, т.е. не имеет других, кроме объявленных полезных свойств.
Известны предметы для сидения и отдыха именуемые, как «стул луна» и или «стул чаша». Это удобные кресла получили своё распространение в шестидесятых годах прошлого столетия, и пользуются популярностью до сих пор. Ссылок на кресла такого типа множество (например   См. Иллюстрация 2, или в среде интернета. http://ru.on24.ee/for_children/child_interior/beds_softfurniture/80720?sidus_from=/for_children/child_interior/beds_softfurniture ) ). Удобство стульев такого типа, несомненно, но они являются материалоёмкими, а следовательно тяжёлым и габаритным, эти свойства мешают переноске кресла на расстояние одним человеком. Такие кресла не являются сумками  определенно. Такие кресла не включают в себя множество функций необходимых в эксплуатации вне дома.
Стульчик с рюкзаком См.  Иллюстрация 3, имеются в продаже. Происхождение: от различных производителей. Период первых публикаций не известен.  http://forma-odezhda.ru/encyclopedia/stul-s-ryukzakom/
Прекрасная вещь,  соответствует задаче решаемой с помощью «Полезной модели», но не удобная для  сна.
Сумка хозяйственная с колёсиками и сидением. Иллюстрация 4. Происхождение: от различных производителей.   http://firmasumke.ru/sumka-hozyajstvennaya-s-sideniem.html
Прекрасная вещь,  соответствует задаче решаемой с помощью «Полезной модели», но не удобная для  сна и приятного отдыха.

Известен «чехол для транспортировки обруча»,  с устройством сумки, одеваемый, например, на спортивный обруч «холо хуб», где сам обруч является каркасом, а сумка, образованна покроем чехла составляет мембрану оборудованную  отделением для поклажи и отверстием для ношения на плече.
Из свободного доступа в магазинах спортивной утвари, а так же сети Интернет. Происхождение: от различных производителей, народное рукоделие.  (Например: Иллюстрация 5) http://danceplus.7crm.ru/upload/medialibrary/107/107a3352fb1cc99c343a94afe3cdd667.jpg
Чехол для обруча с устройством сумки, в совокупности с обручем, по наибольшему набору признаков является аналогом «полезной модели» и выбран прототипом.  Так как имеет наибольшее количество существенных признаков, а именно – жёсткий, замкнутой формы КАРКАС (образованный обручем), Мембрану с устройством образующим отделение для сумки, и ОТВЕРСТИЕ- лямку в теле мембраны, предназначенное для ношения на плече.
Данный чехол – сумка является прекрасной лёгкой вместительной сумкой для спортивного инвентаря и для других сопутствующих предметов Фиг.1, но лишена возможности служить предметом сидения и отдыха креслом, а так же не может быль полезной переносной рекламной стойкой, из-за своей неустойчивости, и не способности целенаправленно ориентировать каркас в пространстве, относительно земли, для придания ему свойств необходимых, как креслу , так и выносному рекламному щиту, или как подставке для зонтов. Данный недостаток прототипа, устраним, техническим усовершенствованием, решаемым иным устройством «Полезной модели», а именно добавлением к существенным признакам прототипа конструктивного элемента, в виде шарнирно соединённых ножек, вращающихся относительно центра образованным материалом периметра Каракаса, и способных фиксироваться в нужном для пользы положении, ножках, содержащих крепления для зонта, флага, или другого инвентаря.
«Сумка-Чехол для обруча» наибольшим количеством  признаков соответствует «Полезной модели», и выбрана прототипом «Полезной модели»!
Сверхзадача и цель «Полезной модели»: Пляжная Сумка- Лёгкое Кресло- Переносная рекламная стойка, Вешало, Стойки для зонтов, в том числе и пляжных  заключаемых в одном предмете. таком, что б, осуществлялась удобная доставка сопутствующих отдыху предметов, и или удобный отдых в кресле, которое в том числе удерживает зонт, информационная полезность штендера, безопасность, эстетичность и красота,  минимум веса и объёма функциональная польза при эксплуатации транспортировке и хранении.
К существенным признакам  «полезной модели» мы относим:
Существенные признаки  прототипа:   Фиг.1
-Каркас - замкнутой формы, например, обруч и другие геометрические варианты.
-Мембрана - чехол  на каркас, телом и конструкцией образующий сумку.
-Отверстие-лямка - для ношения на плече.
В отличии, или в дополнении,  прототипу, частью существенных признаков принадлежащих уже «Полезной модели»  является новый конструктивный элемент Фиг. 2:
-НОЖКИ - шарнирно соединённые с Каракасом, способные вращаться относительно центра, который образован материалом периметра Каракаса. С целью ориентировать и удерживая, фиксировать плоскость, образуемую Каракасом,  в различных, необходимых, для пользы, пространственных положениях  , относительно плоскости земли, или прятаться в потай  и способных фиксироваться в нужных, для пользы, положениях Фиг. 3  (а., в., с.):  Сумка Фиг.3 (а.,б.), Кресло Фиг.3 (с.) , Штендер Фиг.3 (а. б. с), Стойка для ношения хранения зонтов Фиг. 3  (а., в., с.) и дополнительно содержащих крепления для зонта, флага, или другого инвентаря, например подстаканника, пепельницы, и т. д. Фиг. 9.
Второй отличительной особенностью от прототипа, для «Полезной модели» является то, что                           -МЕМБРАНА, используется, параллельно ещё, с целью места отдыха и сна человека, а именно, как  подлокотники, спинка и сидение чашеобразного кресла, которые возникают под телом сидящего на мембране человека. А так же как площадь рекламы и/или поверхность для крепления рекламы и иной информации.  Т.е. существенным признаком «Полезной модели» является мембрана, применяемая с целью – сидение, спинка, подлокотники, площадь для размещения рекламы.
Совокупность перечисленных существенных признаков, (Каркас, Мембрана, Лямка, Ножки) является достаточной для достижения технического результата «полезной моделью», рассматриваемой, как одномоментное достижение нескольких целей, в совокупности нескольких технических результатов, а именно:
Удобная, эстетичная, вместительная Сумка, лишённая торчащих жёстких выступов, безопасная, эргономичная, выполняющая роль держателя зонта, или флага. Удобное лёгкое Кресло, в том числе для сна, под зонтом, рекламная переносная, и/или выносная стойка. Для пользы обладания, и как эстетичный безопасный складной предмет при транспортировке общественным транспортом, удобный полезный функциональный предмет, для хранения зонтов и тростей.
Заявляемая совокупность целей, достигается, взаимосвязью существенных признаков характеризующими «Полезную модель».
«Полезная модель» представляет из себя, несущий каркас замкнутой формы, с шарнирно соединенными ножками, способными поворачиваться под нужным углом, углом необходимым для придания каркасу сумки пространственной ориентации в  различных положениях ножек относительно плоскости каркаса:,  «Сумка»,  «Кресло», «Рекламная стойка», подставка для зонтов и флагов и тростей. Каркас,  сопряжённый с мембраной, состоящей. Причём, мембрана образует, тело сумки, чехол для концов ножек, сидение, спинку, подлокотники кресла, а прорезь отверстие в ней служит лямкой для ношения полезной модели на плече.
Полезный результат, выражается целостностью конструкции и в различии применения, связанных  воедино предметов, которыми является «Полезная модель». А именно перечислим каждый полезный результат по очереди и в отдельности, т.е., в зависимости от предмета, в качестве которого используется «Полезная модель».
Полезный результат:
«Полезная модель» обеспечивает получение нескольких технических результатов!
-Рассмотрим полезный результат для полезной модели в процессе  Фиг.4
– «Предмет стулья, устанавливаемые штабелями».
«Полезная модель» в трансформации ножки «сложено в потай», и или состоянии «хранения и переноски на плече»,  представляет собой тонкий (2-3см) диск, защищённый чехлом мембраны, выступы и острые жёсткие углы отсутствуют.  В связи с чем имеет высокую безопасность при ударе, падении, и ином соприкосновении с человеком. Удобства при переноске на плече, перевозке, складировании и хранении обусловлены формой, которая представляет собой тонкий диск, позволяя складировать сумку, помещая до 50 единиц в 1-ом метре кубическом,  не представляет неудобств в общественном транспорте, легко и незаметно хранится прямо в квартире, или гостиничном номере. Красиво и модно смотрится на плече, в виде целевого аксессуара отдыхающего, например в виде рекламного или модного баннера.
-Рассмотрим полезный результат для полезной модели в процессе
-Рекламная стойка штендер. Фиг. 5
Переносная и или выносная рекламная стойка (Ножки ориентируют плоскость каркаса, перпендикулярно земле, или в потай, если носить на плече)  – полезное свойство «Полезной модели», позволяет легко и непринуждённо выполнять трудовую рекламную деятельность и даже в пути и на отдыхе. Позволяет передать информацию дистанционно, например, на трассе информировать попутный транспорт и т.д. и т.п. Технически превосходит аналоги, так как удобна,  при переносе на большие расстояния, в следствии эргономичности и лёгкости, а по геометрии конструкции способна конкурировать по материалоёмкости, площади и оригинальности с аналогичными рекламными поверхностями .
-Рассмотрим полезный результат для полезной модели в процессе  Фиг.6

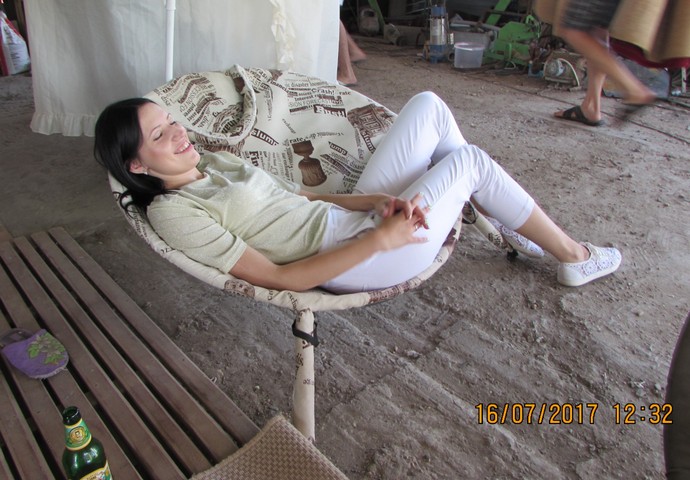

-Кресло.
Рассмотрим полезный результат в совокупности заявленных признаков, для полезной модели в ориентации –«Кресло» (ножки ориентируют каркас над землёй и под нужным углом к земле):  Простота изготовления кресла, достигается легко, примитивными в производстве 4 четырьмя элементарными деталями, достаточными для производства «Полезной модели», (это в разы меньше чем, например, пляжные кресла существующих аналогов), и не требует модернизации и спец. оснастки при производстве. Детали кресла являются теми же деталями, что принадлежат сумке, и это объединение даёт выигрыш в общем весе носимого на теле предмета. Замкнутая,  близкая к кругу, форма каркаса, в соединении с пространственно ориентирующими ножками претендует на самую устойчивую прочную и лёгкую конструкцию каркаса для кресла сопоставимой конструкции. Т. к. не имеет укрепляющих растяжек, тяг, в местах их соединения. Это связано с использованием шарнирного соединения, сален блокового типа, которое распределяет нагрузку точки соединения  равномерно, на весь каркас и ножки в целом. Близкая к кругу, форма каркаса, в соединении, например с тремя пространственно ориентированными ножками претендует на самое рациональное отношение площади кресла к погонным метрам каркаса + ножки, что сказывается в уменьшении веса конструкции до 3х раз, соизмерением, с креслами подобного известного типа. Наличие складных и пространственно ориентированных ножек, не ухудшает, и в некоторых аспектах улучшает эргономичность и повышает безопасность кресла.
-Рассмотрим полезный результат для полезной модели в процессе Фиг. 7
-Сумка.
«Сумка» не отличимая, от некоторых известных пляжных сумок и сумок для переноса спортивного инвентаря (Ножки ориентируют плоскость каркаса перпендикулярно земле, или в потай, если носить на плече) . «Полезная модель» не ухудшает свойств известных сумок, и является просто сумкой без существенных видоизменений внешнего вида, но являет их улучшенным аналогом. За счет ножек. Что функционально и полезно. Т.е. сумку доступно использовать, как сумку. А в случае непогоды – солнце дождь, использовать еще и держателем раскрытого зонта, над головой, освобождая руки. Сумка дополнена полезными складными опорными ножками. Такая «Сумка» имеющая ножки, приобретает новые полезные свойства и удобства.  Дополнительные свойства позволяют удобно оставлять сумку горизонтально, превращая сумку в вешало, использовать, как баннер для рекламной акции, или чтоб не класть в грязном месте, просто, чтоб оставлять в положении «стоя не пачкая».  Просто, модная стильная сумка, для посещения пляжа, и или мест на природе,  удобная назначением и функциями.
-Рассмотрим полезный результат для полезной модели в процессе Фиг. 8
-Стойка для зонта.
Стойка для зонта образуемая «Полезной моделью», способна выполнять любую известную функцию «Стойки для зонта»,  во всех пространственных модификациях «Полезной модели» (ножки ориентируют каркас в любом возможном пространственном положении относительно земли и в потай тоже), даже в пути, освобождая руки идущего. Что очень полезно во время дождя и в периоды повышенной солнечной радиации. Наличие «Стойка для зонта» снимает любые проблемы связанные со стойками для зонтов и тростей и флагов, (насущная проблема всех владельцев зонтов тростей и флагов) т.е. является полнофункциональным предметом, как в прихожей, на пляже, так и в пути.
Подведём итог полезного результата, выражаемом в заложенной унификации «Полезной модели - «ЛЁЖ»: «Полезная модель», обладает суммой и качествами известных из уровня техники устройств: сумкой, креслом, рекламной стойкой и стойкой для зонтов флагов и тростей и флагов, в одном устройстве, при этом обладает улучшенными эргономическими, эстетическими и экономическими показателями, как каждого перечисленного устройства, так и их совокупности. Цель изобретения достигнута в полной мере.
Полезная модель осуществляется следующим образом: из армированной пластмассы, метало профиля (а возможно из древесины, фанеры, или композитных материалов ), формируем замкнутый каркас округлой формы. По периметру нанизываем и распределяем втулки, сваркой, или цельнолитые, или гнутые штампом, втулки, заранее сопряжённые с ножками-кронштейнами. Заполняем пространство втулки, отвердевающими массами, типа силикон. На образовавшиеся саленблоки устанавливаем ограничители вращения, или упоры, или фиксаторы, например, так Фиг. 9 На ножки крепим крепление, например, «петля», для вставки зонта или флага, или аксессуаров. На тело каркаса крепим мембрану, содержащую прорезь-лямку и отделения для поклажи. Мембрана может состоять из любого технологически приемлемого материала: жёсткая, профилированная, или мягкая, начиная от металлической сетки, пластического полотна и заканчивая соответствующей выбранной дизайнером тканью.
Рассмотрим пример выполнения.
Представленная на  Фигурах модель  изготовлена из металлической трубы квадратного сечения 15Х15х1 мм. Каркас округлый формы диаметр 960мм. Мембрана из курточной ткани «Оксфорд 600». Ножки, в количестве трёх, в виде кронштейнов с фиксатором поворота, распределены так, что бы обеспечить наибольшую эргономику изделию и прятались в потай, т.е. в одной плоскости с каркасом . Модель, длительное время тестировалась человеком, чей вес превышает 150 кг. При эксплуатации вызывает восторг.
Промышленное  производство легко.

Сущность аналогов,  для «Сумка превращаемая - «Лёж»» поясняется Иллюстрациями:
Иллюстрация 1. Пляжная сумка.  Дома моды Chanel. Модель 2013год.
Иллюстрация 2. “Стул-чаша”, "Стул-Луна". Внешний вид кресел.
Иллюстрация 3. Рюкзак со стульчиком.
Иллюстрация 4. Сумка хозяйственная на колесах с сиденьем.
Иллюстрация 5. Чехол для спортивного обруча с сумкой для снарядов и отверстием для ношения на плече (прототип).

Сущность «Сумка превращаемая  - «Лёж»» поясняется фигурами:
Фиг. 1 Показаны существенные признаки прототипа это: каркас, мембрана, отверстие-лямка для ношения на плече.
Фиг. 2 Показаны существенные, но отличительные признаки полезной модели:
Ножки, новый, для прототипа конструктивный элемент - ориентирующие плоскость каркаса относительно земли, или в убираются в потай.
Мембрана – используется, как сумка, но в отличии от прототипа, так же  и с целью сидение, спинка, подлокотники кресла, и так же с целью площадь для рекламы.
Фиг.3 Различные положения ножек, удерживающие плоскость каркаса относительно плоскости земли.
а. Ножки расположены «в потай». Используется для переноски «Сумка превращаемая «Лёж»» на плече в положении транспортировки и хранения: «Сумка» см. Фиг. 7 а., с. , «Штендер» Фиг. 5 в., «Стойка для ношения зонта, или флага, на плече» см. Фиг. 8 а., «Стойка для хранения зонтов , флагов и тростей» см. Фиг. 8 d., а также в положении «транспортировки, или хранения на складе» см. Фиг. 4.

в. Ножки «Сумка превращаемая «Лёж»» в положении «стойка». Удерживают каркас перпендикулярно к земле. Используются в положениях: «Сумка на ножках» см. Фиг. 7 в., «Штендер - рекламная стойка», «Стойка для зонта, или флага» см. Фиг. 8 с.
с. Ножки удерживают каркас под  удобным углом к земле. Используются в положении: «Кресло» см. Фиг. 6 , «Стойка для зонта, или флага» см. Фиг. 8 в., «Штендер - рекламная стойка» см. Фиг. 5 а.
Фиг. 4 Стул укладываемый в штабеля.
Фиг. 5 Стойка для рекламной поверхности «Штендер».
Фиг.6 Кресло.
Фиг.7 Сумка. Сумка с выдвижными ножками см. Фиг. 7 в.
Фиг. 8 Стойка для зонтов, флагов и тростей в различных формах применения.
Фиг.  9 Вариант крепления ножки к каркасу.
а.  Саленблок.
в.  Ножка.
с. Крепление «Петля» для зонта, или флага, или прочего…
d. Каркас.
е. Фиксатор поворота.
